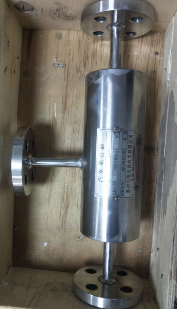

文丘里混合器由噴嘴、接受室、混合室、擴散室等組成。主流物料經過噴嘴，以其高速度在錐形入口處形成低壓，從而使次流被抽吸進接受室，使其加速，在混合室內高度渦漩，以一定的速度從擴散室噴出，從而使流體順利地輸送至靜態混合器中進行混合，以達到使用效果。
文丘里混合器就是如何在有2.5G壓力的管道上加進三氯化鐵的問題，直接從高位槽加，由于壓力問題是行不通的，一般有兩種方法，直接用泵加入（如脫氯加壓硫酸鈉）或采用文丘里混合器，就是流動的液體在管徑變小時，在某處會產生低壓區，在低壓區，就可以加三氯化鐵了。這樣高位槽就不用設計的高了。不然，不用泵強壓加進的話，你的高位槽就的有30m高吧。當然，還有混合作用。
過濾方案咨詢中心：0512-80806572；劉經理：13915592685；郵箱：13915592685@163.com
文丘里效應的原理則是當風吹過阻擋物時，在阻擋物的背風面上方端口附近氣壓相對較低，從而產生吸附作用并導致空氣的流動。文丘里根據熱空氣比冷空氣密度小，向上升騰產生氣壓差，從而促進氣流產生自下而上的流動，這就是煙囪效應中啟發而來。文丘里管的簡稱，文丘里效應的原理則是當風吹過阻擋物時，在阻擋物的背風面上方端口附近氣壓相對較低，從而產生吸附作用并導致空氣的流動。文氏管的原理其實很簡單，它就是把氣流由粗變細，以加快氣體流速，使氣體在文氏管出口的后側形成一個“真空”區。它能用氣流實現粉料的輸送。
壓縮空氣從文丘里管的入口A進入，少部分通過截面很小的噴管B排出.隨之截面逐漸減小，壓縮空氣的壓強增大，流速也隨之變大。這時就在D吸附腔的進口內產生一個真空度，致使周圍空氣被吸入文氏管內，隨著壓縮空氣一起流進擴散腔內增加氣體的流速，之后通過消音裝置減少氣流震蕩.工作原理文丘里引射式混合器，是利用液化氣自身的壓力，通過超音速噴嘴高速噴出，在吸氣室內形成負壓，引射進外界空氣，并在文丘里管中與液化氣混合后輸出。文丘里高效混合器是一種使氣體與水高效混合的設備。
文丘里混合器可以根據現場工藝情況定做，需要混合的物料介質，流量大小，溫度、口徑等參數設計定做。
過濾方案咨詢中心：0512-80806572；劉經理：13915592685；郵箱：13915592685@163.com
三、文丘里高效混合器用途:適用于二股或二股以上流體進料，當主流與次流壓力不平衡時選用文氏管形分配器，當主流與次流壓力平衡時，選用一般形式分配器。文丘里高效混合器應用實例:某化學藥劑廠，在液化氣堿洗的工藝中，因主流次流壓力不平衡，選用了文氏管形分配器，解決了主流、次流進料問題，使其順利抽吸，配以SK型靜態混合器進一步混合，達到了工藝要求。
文丘里混合器的規格可以根據現場工藝情況定做，需要根據混合介質，流量、溫度、口徑大小、材質要求等參數定做。
